HD-SDI高清视频分配器是有为安防自主研发创新，专门为HD/SD-SDI串行数字视频接口分配或扩展而设计。通过使用本分配器，你可以轻松将高清摄像机、数字非线性编辑设备、视频信号发生器、或任何高清视频源输出的HD/SD-SDI串行数字视频信号同时清晰、无失真的分配输出到高达2台高清平板等离子电视、液晶大屏、数字串行视频波形监视器、或投影设备上，这样大大方便了多个用户同时无延迟使用、观看或共享同一个高清数字串行视频图像信号。分配器输入和输出接口自动支持和兼容任意SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 标准的HD-SDI或SD-SDI串行视频信号。
内置电缆自动均衡器和时钟重定时功能，因此大大降低及保证了分配输出的波形失真和数字信号抖动的要求，提高了输入输出信号质量。
由于HD-SDI高清视频分配器卓越和稳定的性能，已经广泛应用在广播电视节目编辑制作、电视直播及发射、各大型多媒体高清显示和信息发布和新闻中心、大型舞台展示和AV娱乐中心、体育运动赛场、多功能多媒体会议系统、军事指挥和演习、指挥控制中心、医学影像处理、自动化控制中心及多媒体教学系统等领域。
产品特点：
◆无压缩、无延迟即时高清分配输出；
◆ 支持1分2多路分配输出；
◆ 支持HD/SD-SDI多种串行数字视频信号；
◆ 支持速率143Mbps～2.97Gbps；
◆ 兼容SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 串行视频标准；
◆ 内置电缆自动均衡器和时钟重定时功能(选配)
◆ 视频信号调理技术，使得图像信号画面稳定；
◆ 支持即插即用功能，支持热插拔；
◆ 内置浪涌和静电保护；
◆ 全表面贴装技术；
◆ 工业级设计，可靠性高；

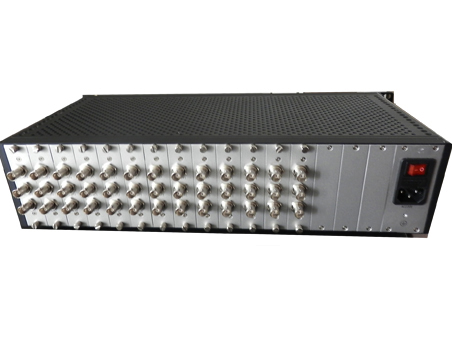

◆ 19英寸机架、袖珍式
产品说明：
HD/SD-SDI串行数字视频输入、分配输出接口
接口标准：HD-SDI\SD-SDI
SMPTE 259M、292M、344M、424M
ITU R BT.601、ITU R BT.1120
物理接口：BNC 插座
接口数量
视频输入口：1路
分配输出口：4路
视频输入/输出阻抗：BNC 75Ω非平衡接口
视频输入/输出电压：典型峰-峰值800mVр-р，600～1000mVр-р
支持串行速率：143Mbps～2.97Gbps
视频编码位宽：8bit或10bit自动
返回损耗：≤ -15 dB @ 5MHz～1.5GHz
重定时：自动重定时，自动识别各种速率
耦合方式：交流耦合
均衡方式：自动均衡
均衡 ：≤ 400 meters of Belden 1694A at 270Mbps
≤ 140 meters of Belden 1694A at 1.485 Gbps
≤ 120 meters of Belden 1694A at 2.97 Gbps
工作环境
工作温度：-30℃～+70℃
湿度：0～95%不结凝
防护等级：通用工业标准或特殊指定
外型尺寸
袖珍式：50mm(L) X 60mm(W) X 35mm(H)
2.5U插卡式：标准2.5U插卡式，1个机架最大可插16路
供电方式：电压交直流220V
最大消耗功率：6W |
