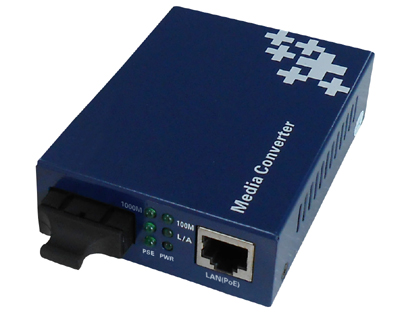

PSE-AC101 是一款符合IEEE802.3af/at标准的供电设备，通过网线为PoE网络摄像机供电，省去单独安装电源线的麻烦。为快速以太网业务提供经济的 UTP 到光纤的连接。PSE-AC101为10/100Mbps自适应快速以太网光纤收发器（亦称网络高清光端机）,可将10Base-T和100Base-TX双绞线电信号同100Base-FX光信号进行相互转换。它将网络的传输距离从铜线100m的极限扩展到120Km(单模全双工方式)。支持两种不同的网络连接媒体类型：10/100Base-TX和100Base-FX，通过使用交换技术和。存储转发技术来实现两种网络连接媒体之间的数据传输。支持双纤多模、双纤单模和单纤单模多种光纤传输。
要点：
· 兼容IEEE 802.3 10Base-T、IEEE 802.3u,100Base-TX/FX以太网标准
· 提供一个SC单模/多模光纤接口和一个10/100M RJ45端口, 支持速率和全/半双工模式自动协商
· 符合IEEE802.3af,通过网线即可为PoE网络摄像机进行供电
· 动态LED指示灯，实时显示设备当前工作状态，提供简单的工作状态提示及故障排除
· 采用符合IEEE 802.3x标准的全双工流量控制，符合Backpressure标准的半双工流量控
主要技术规范表：
|
以太网供电（PoE）
|
|
PoE特性
|
· 支持IEEE 802.3 af供电标准（15.4W）
|
|
供电方式
|
· 空余线对4/5(+),7/8(-)；可定制数据线对1/2(+),3/6(-)
|
|
端口及性能
|
|
端口
|
· 1个以太网口+1个光纤接口
|
|
电口参数
|
· 电接口：RJ45
· 电缆类型：5类非屏蔽双绞线（UTP）或更高级别
|
|
光口参数
|
· 光纤接口：SC，可订购FC光接口
· 光纤波长：1310nm/1550nm
· 光纤类型：多模50/125μm 或者 多模62.5/125μm；单模9/125μm
· 传输距离：多模2Km，单模20Km/40Km/60Km/80Km/100Km/120Km
|
|
协议标准
|
· IEEE 802.3 i 10 BASE-T;
· IEEE 802.3 u 100 BASE-TX;
· IEEE 802.3 x Flow Control;
· IEEE 802.3 af Power over Ethernet
|
|
LED指示灯
|
· 每端口：速率，链路指示灯
|
|
环境及规格
|
|
环境规范
|
· 工作温度：0~55℃；存放温度：-20~70℃
· 工作湿度：90%，无凝结；存储湿度：95%，无凝结
|
|
尺寸
|
· 88mm*49mm*21mm
|
|
重量
|
· 重量：0.135kg
|
|
安全规范
|
· CE/LVD
|
|
保修
|
· 1年
|
|
其他特性
|
|
电源支持
|
· 48V/0.5A
|
|
功耗
|
· 3W
|
|
电磁兼容性
|
· CE Class B
· FCC Part 15，Class B
· VCCI Class B
· C-Tick
|
|
认证
|
· CE ,FCC ,ROHS
|
组网应用：
PSE-AC101系列POE光纤收发器支持IEEE802.3af/at以太网供电标准，采用先进的自感知算法，只为支持IEEE802.3af/at供电标准的终端设备供电，不需要去担心会损坏私有标准的PoE或非PoE设备。自动识别 PoE 的需求，速度，双工和使用 AutoUplink 的网线类型，使用简单方便，无需配置，即插即用。
典型应用一：IP终端支持PoE供电
只需将IP终端与PoE光纤收发器相连，通过网线传输数据的同时提供DC供电，IP终端无需铺设电源。如图：
典型应用二：IP终端不支持PoE供电
需要在IP终端设备的旁边加PoE分离器，POE分离器与PoE光纤收发器相连，将数据和电力分离。通过网线传输数据，DC电源线传输电力。分开供给IP终端，IP终端无需铺设电源。如图：
|
