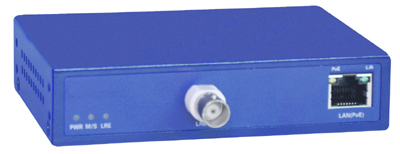

VS301 IP同轴电缆传输器（EoC传输器），拥有一个BNC口一个RJ45口，创新的采用同轴电缆作为传输介质传输IP网络信号，还加入了自主创新的LRE长线以太网驱动技术，最远传输距离可达1000米！IP同轴电缆传输器基于同轴电缆传输高清IP码流，实现模拟监控向网络监控的无缝转变。即插即用，不需要任何软件和协议转换，大大的缩短了网络的架设时间和TCO总体拥有成本。
VS301系列 EoC传输器产品规格型号：
VS301-M EoC传输器，10/100M，同轴1000米，成对使用，局端
VS301-S EoC传输器，10/100M，同轴1000米，成对使用，用户端
VS301-M-B/PSE EoC传输器，10/100M，BNC口供电，同轴350米，成对使用，局端
VS301-S-B/PD EoC传输器，10/100M，BNC口受电，同轴350米，成对使用，用户端
VS301-M-J/PD EoC传输器，10/100M，RJ45口受电，同轴1000米，成对使用，局端
VS301-S-J/PSE EoC传输器，10/100M，RJ45口供电，同轴1000米，成对使用，用户端
VS301-M-B/PSE-S/PD EoC传输器，100M速率，BNC口供电，RJ45口受电，同轴350米，
成对使用，局端
VS301-S-B/PD-S/PSE EoC传输器，100M速率，BNC口受电，RJ45口供电，同轴350米，
成对使用，局端
产品说明：
|
(M)局端
(S)用户端
|
VS301-M
VS301-S
|
VS301-M-B/PSE
VS301-S-B/PD
|
VS301-M-J/PD
VS301-S-J/PSE
|
VS301-M-B/PSE-J/PD
VS301-S-B/PD-J/PSE
|
|
数据端口
|
1个RJ-45，1个BNC
|
|
电源端口
|
标准1x DC口输入
|
|
传输介质
|
RG59、 RG6 or RG11 视频同轴电缆(用于 CATV 或者CCTV)
|
|
标准
|
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
|
|
速率
|
全双工10/100Mbps
|
|
传输距离(BNC)
|
1000米
|
350米(同轴供电)
|
1000米
|
350米(同轴供电)
|
|
传输距离(RJ45)
|
100米
|
|
支持PoE协议
|
---
|
IEEE802.3af
|
IEEE802.3af
|
IEEE802.3af
|
|
PoE(局端)
|
BNC供电
|
RJ45受电
|
RJ45受电，BNC供电
|
|
PoE(用户端)
|
BNC受电
|
RJ45供电
|
RJ45供电，BNC受电
|
|
电源输入
|
12V DC
|
局端 48V DC
用户端 网络取电
|
局端 网络取电
用户端 48V DC
|
局端 网络取电
用户端 网络取电
|
|
功耗
|
1Amp / <=3W
|
|
温度
|
工作温度: 0℃～50℃ 存储温度: -20℃～70℃
|
|
湿度
|
工作湿度: 10%～90% 无凝结 存储湿度: 5%～95% 无凝结
|
|
外壳
|
铁壳
|
|
尺寸
|
117mm*85mm*28mm
|
|
支持机架
|
不支持
|
产品特性：
·局端与用户端必须配对使用，支持混合搭配（例：VS301-M与VS301-S-J/PSE配对）
·使用同轴电缆传输网络信号，10Mbps速率下传输可达1000米
·支持同轴电缆供电，传输可达350米
·二级防雷设计，同时避免静电感应
·符合IEEE802.3标准的10Base-T、IEEE802.3x流量控制
·即插即用型，不需要任何配置和协议转换
·LED灯显示端口活动/链接及电源状态
模拟通道传输IP码流，实时、安全、高效的传输
EoC传输器将前端IP摄像头采集高清图像进行整合，转换成模拟信号通过同轴电缆进行传输的。后端再将模拟信号转换成IP码流。从前端采集到后端显示完全采用模拟实时传输，没有延迟，也没有因为压缩解压之间带来的损失；保证了数据实时，安全高效的传输。
全面、灵活的以太网供电（PoE）
通过网线和同轴电缆供电，终端设备无需铺设电缆，彻底摆脱电力对组网的限制，以太网供电（PoE）简化了HDVOC的安装步骤，优化了整个网络系统系统的搭建和电源管理。为许多新型网络网络建设缩减了安装的时间和成本。
超远距离传输，最远传输距离可达1000米
EoC传输器融入LRE Hypertrsns网络延长技术，以同轴同轴电缆为传输介质最远传输距离可达1000米。
VS300系列EoC传输器采用最新的MODEM PHY技术，基于同轴电缆传输IP高清码流，无需重新铺设线缆，即可完成模拟标清监控向网络高清监控的完美转变。
组网应用：
典型应用一：VS301-M与VS301-S配对

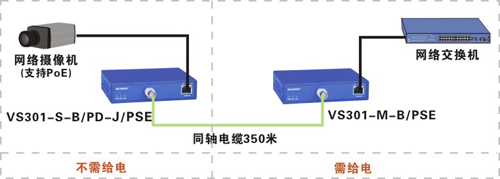

典型应用二：VS301-M-B/PSE与VS301-S-B/PD-J/PSE配对

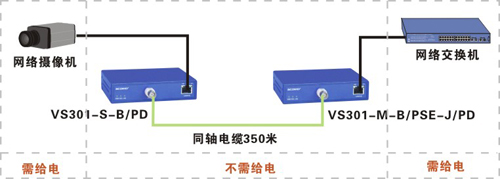

典型应用三：VS301-M-B/PSE-J/PD与VS301-S-B/PD配对
典型应用四：VS301-M-B/PSE与VS301-S-B/PD-J/PSE配对

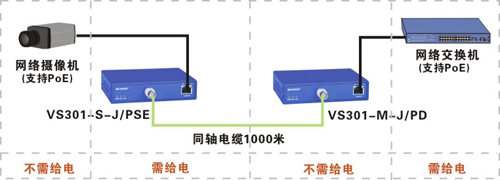

典型应用五：VS301-M-J/PD与VS301-S-J/PSE配对
 |
