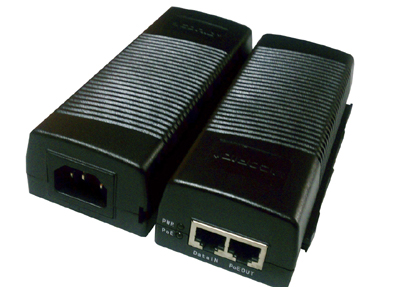

PSE100系列单端口以太网供电设备，兼容IEEE802.3af/at以太网供电标准，具有一个以太网数据端口，一个数据和电源合成后的输出端口（PoE供电端口）。该设备可以为一路以太网设备提供符合IEEE802.3af/at国际标准的POE供电，如路由器、交换机、无线AP、网络电话机、工业网络终端、网络摄像机等。满足无法在远端提供电源的地方或者采用以太网网线供电方式提高系统可靠性、简化设备安装的地方提供高效的工程解决方案。
PSE100系列
PSE101 2个端口,其中一个端口支持POE供电,空余线对4/5(+),7/8(-)供电,传输距离100米
PSE102 2个端口,其中一个端口支持POE供电,数据线对1/2(+),3/6(-)供电,传输距离100米
主要技术规范表：
|
以太网供电（PoE）
|
|
PoE特性
|
· 支持IEEE 802.3 af 15.4W ; 最大供电功率：16W
· 支持IEEE 802.3 at 25.5w ; 最大供电功率：26W
· 一个端口支持PoE供电
|
|
供电方式
|
· PSE101: 空余线对4/5(+),7/8(-)
· PSE101: 数据线对1/2(+),3/6(-)
|
|
端口及性能
|
|
端口
|
· 2个以太网口
|
|
端口参数
|
· 电接口：RJ45
· 电缆类型：5类非屏蔽双绞线（UTP）或更高级别
|
|
协议标准
|
· IEEE 802.3 i 10 BASE-T;
· IEEE 802.3 u 100 BASE-TX;
· IEEE 802.3 x Flow Control;
· IEEE 802.3 af Power over Ethernet
|
|
接口防护
|
· 满足IEC61000-4-2(ESD)±15KV(air),±8KV(contact)要求,并且能够承受8/20us 24A(12A)能量
|
|
LED指示灯
|
· 每端口：速率，链路指示灯
|
|
环境及规格
|
|
环境规范
|
· 工作温度：0~55℃；存放温度：-20~70℃
· 工作湿度：90%，无凝结；存储湿度：95%，无凝结
|
|
尺寸
|
· 120mm*62mm*39mm
|
|
重量
|
· 重量：0.2kg
|
|
安全规范
|
· CE/LVD
|
|
保修
|
· 1年
|
|
其他特性
|
|
电源支持
|
· AC220 0.5A/DC-48（内置）
|
|
功耗
|
· 2W
|
|
电磁兼容性
|
· CE Class B
· FCC Part 15，Class B
· VCCI Class B
· C-Tick
|
|
认证
|
· CE ,FCC ,ROHS
|
主要特性
· 一个端口进，一个端口出
· 电源具有输入过欠压、输出过压、每路输出过流短路保护等功能
· 系统可靠性：MTBF＞100k hours
· 传导干扰（CE）和辐射干扰（RE），符合EN55022、CLASS B 标准
· 防雷特性：交流输入端，均能承受5KB，8/20uS 冲击电流波形，正负各5次，每次 间隔1分钟
· 电源防雷电路具有失效告警功能和保险管等安全保护元件。
高度兼容，与以太网无缝连接
该供电器遵循IEEE 802.3、IEEE 802.3u及IEEE 802.3X标准，同时支持10 Mbps以太网和100Mbps快速以太网。端口均能够自动检测并自动适应所连接设备的工作速度，能够无缝地集成10Base-T和100Base-TX设备，使之能共处于一个网络结构。
防雷击设计
在RJ45口的4条信号线1、2和3、6线对之间加TVS瞬间电压抑制器。当双绞线上有高压雷电时，该器件能使信号线1、2和3、6线对之间短路，从而使雷电瞬间泄漏，防止雷电通过网络变压器进入主芯片，达到保护供电器器，免受雷击。
优质设计、高品质器件满足长期稳定运行要求
PSE100系列供电设备采用了大量的高品质的元器件，优化的结构设计，保证了PSE100系列以太网供电器适合在楼道小型机房、壁挂式机柜中高热高湿的环境中长时间的稳定国内工作的要求。
组网应用：
典型应用一：IP终端支持PoE供电

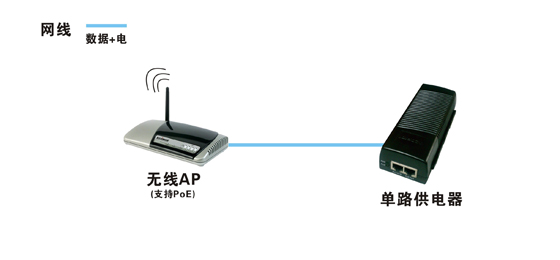

只需将IP终端与PoE供电器相连，通过网线传输数据的同时提供DC供电，IP终端无需铺设电源。如图：
典型应用二：IP终端不支持PoE供电
需要在IP终端设备的旁边加PoE分离器，POE分离器与PoE供电器相连，将数据和电力分离。通过网线传输数据，DC电源线传输电力。分开供给IP终端，IP终端无需铺设电源。如图：
订货信息
|
产品型号
|
描述
|
|
PSE101兼容IEEE802.3af 15.4w,通过空余线对4/5(+),7/8(-)供电
|
|
PSE101-48V
|
单口供电器，10/100M网络，兼容IEEE802.3af，直流48V输出
|
|
PSE101-24V
|
单口供电器，10/100M网络，兼容IEEE802.3af，直流24V输出
|
|
PSE101-12V
|
单口供电器，10/100M网络，兼容IEEE802.3af，直流12V输出
|
|
PSE102兼容IEEE802.3af 15.4w；通过空余线对1/2(+),3/6(-)供电
|
|
PSE102-48V
|
单口供电器，10/100M网络，兼容IEEE802.3af，直流48V输出，
|
|
PSE102-24V
|
单口供电器，10/100M网络，兼容IEEE802.3af，直流24V输出
|
|
PSE102-12V
|
单口供电器，10/100M网络，兼容IEEE802.3af，直流12V输出
|
|
PSE101/at兼容IEEE802.3at 30w；通过空余线对4/5(+),7/8(-)供电
|
|
PSE101/at-48V
|
单口供电器，10/100M网络，兼容IEEE802.3af，直流48V输出
|
|
PSE101/at-24V
|
单口供电器，10/100M网络，兼容IEEE802.3af，直流24V输出
|
|
PSE101/at-12V
|
单口供电器，10/100M网络，兼容IEEE802.3af，直流12V输出
|
|
PSE102/at,兼容IEEE802.3at 30w；通过空余线对1/2(+),3/6(-)供电
|
|
PSE102/at-48V
|
单口供电器，10/100M网络，兼容IEEE802.3af，直流48V输出，
|
|
PSE102/at-24V
|
单口供电器，10/100M网络，兼容IEEE802.3af，直流24V输出
|
|
PSE102/at-12V
|
单口供电器，10/100M网络，兼容IEEE802.3af，直流12V输出
|
|
