产品简介
PoE102分离器是一款经济实用、具备高性能和高可靠性的，并且基于IEEE 802.3af/at标准的PoE远程受电设备，可以将通过网线传输的电力与数据信号分离。PoE102与符合IEEE 802.3af/at标准的供电设备（如LS5108P 等）配到使用，可为不支持PoE的网络设备同时提供数据与电源。PoE102可输出5V/12/24V三档电压，配合供电设备使用，可灵活拓展家用网络、办公室网络，而无需受电力线布局限制。
产品特点
●支持IEEE 802.3af /at以太网供电标准
●支持10/100M和10/100/1000M数据传输
●PD受电端支持12V-48V各种电压转输，方便用户使用UPS直流供电
●可以提供5V，12V，24V电压，适应各种小型网络设备
●电路隔离保护，有效保护用电设备
●高品质设计，有效的保证了设备工作的稳定可靠
技术参数
|
POE供电
|
|
PoE参数
|
·最大功率：15.4W（IEEE 802.3af）
25.5W（IEEE 802.3at）
·电压输入：44-57V
·电压输出：5/12/24V（拨码调节）
·电流输出：2A(最大）
|
|
端口及性能
|
|
端口
|
·输入：一个输入RJ45接口
输出：一个输出RJ45接口
一个DC输出接口
·数据传输速率：10/100Mbps；10/100/1000Mbps
·最大传输距离：100米
|
|
协议标准
|
· IEEE 802.3i 10BASE-T;
·IEEE 802.3u 100BASE-TX
· IEEE 802.3x Flow Control
· IEEE 802.3af Power over Ethernet
· IEEE 802.3at Power over Ethernet
|
|
Led指示灯
|
·PoE输入电源指示灯，DC输出电源指示灯
|
|
接口防护
|
·满足IEC61000-4-2(ESD)±15KV(air),±8KV (contact)要求,并且能够承受8/20us 24A(12A)能量
|
|
环境规格
|
|
认证
|
· CE,FCC,ROHS
|
|
环境温度
|
·工作温度： 0~50℃
·工作湿度：最大85%，无凝结
|
|
尺寸
|
·80×58×22mm(长×宽×高)
|
|
重量
|
·145.5g
|
|
保修
|
·1年
|
组图应用：
PoE102 POE分离器支持IEEE802.3af/at以太网供电标准，可被支持标准协议的PSE供电，PoE102与符合IEEE 802.3af/at标准的供电设备（如LS5004P 等）配到使用，可为不支持PoE的网络设备同时提供数据与电源。PoE102可输出5V/12/24V三档电压，配合供电设备使用，可灵活拓展家用网络、办公室网络，而无需受电力线布局限制。，使用简单方便，无需配置，即插即用。

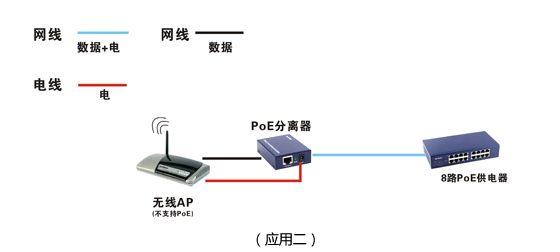

典型应用：IP终端不支持PoE供电
需要在IP终端设备的旁边加PoE分离器，POE分离器与PoE中跨相连，将数据和电力分离。通过网线传输数据，DC电源线传输电力。分开供给IP终端，IP终端无需铺设电源。如图：
|
