LREtrans 5100系列POE交换机支持IEEE802.3af/at以太网供电标准，采用先进的自感知算法，只为支持IEEE802.3af/at供电标准的终端设备供电，不需要去担心会损坏私有标准的PoE或非PoE设备。自动识别 PoE 的需求，速度，双工和使用 AutoUplink 的网线类型，使用简单方便，无需配置，即插即用。
LREtrans 5100系列PoE交换机专为一些需要简化无线访问点(AP）和基于IP的网络摄像头的安装的商业网络而设计。这些远离电源插座的设备通常会挂在墙壁高处或天花板上。PoE消除了为这些设备特意连接电源插座的麻烦。使那些远离交流电源设备的连接更灵活，简化布线，可灵活扩展，彻底摆脱家庭、办公室网络而不受电力线布局限制。
高端的品质、紧凑、灵活的设计，LREtrans 5100系列是想要高质量的使用PoE部署无线访问点(AP）和基于IP的网络监控摄像头的小型商业网络的理想选择。

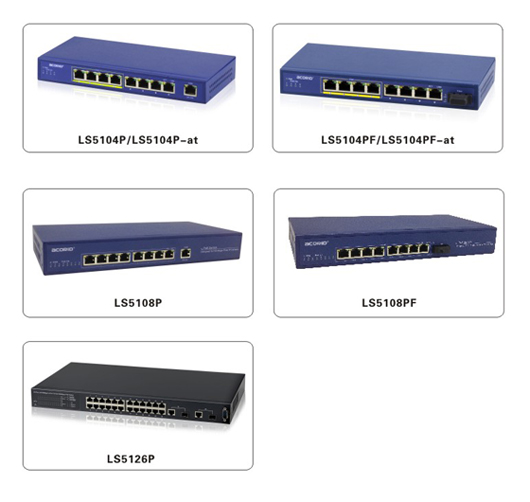

LREtrans 5100产品系列
LS5104P 9口PoE交换机,1-4口支持PoE,传输距离100米,支持IEEE802.3af标准
LS5104P-at 9口PoE交换机,1-4口支持PoE,传输距离100米,支持IEEE802.3at标准
LS5104PF 9口PoE交换机,1-4口支持PoE,传输距离100米,支持IEEE802.3af标准,支持光口
LS5104PF-at 9口PoE交换机,1-4口支持PoE,传输距离100米,支持IEEE802.3at标准,支持光口
LS5108P 9口PoE交换机,1-8口支持PoE,传输距离100米,支持IEEE802.3af标准(内电)
LS5108PF 9口PoE交换机,1-8口支持PoE,传输距离100米,支持IEEE802.3af,支持光口(内电)
LS5126P 24口PoE交换机,1-24口支持PoE,传输距离100米,支持IEEE802.3af,支持两个上联
SFP千兆光口(内电)
详细参数：
|
产品名称
|
LS5100系列PoE交换机
|
|
以太网供电(PoE)
|
|
PoE特性
|
· 支持IEEE802.3af / at 供电标准(15.4W / 25.5W)
|
|
PoE供电参数
|
· 每端口：15.4W / 25.5W
· 整机：60W LS5104P LS5104PF
96W LS5104P-at LS5104PF-at
135W LS5108P LS5108PF 400W LS5126P
|
|
供电方式
|
· 空余线对4/5(+)，7/8(-)；数据线对1/2(+)，3/6(-)可选
|
|
供电距离
|
· 使用5类非屏蔽双纤线最大供电距离100米
|
|
端口及性能
|
|
电接口参数
|
· 电接口：RJ45
· 电缆类型：5类非屏蔽双绞线（UTP）或更高级别
· 传输距离：100米
|
|
协议标准
|
· IEEE 802.3 i 10 BASE-T;
· IEEE 802.3 u 100 BASE-TX;
· IEEE 802.3 x Flow Control;
· IEEE 802.3 af Power over Ethernet
· IEEE 802.3 at Power over Ethernet
|
|
性能规范
|
· 存储和转发
· 背板带宽：0.8G LS5104P LS5104P-at
1.6G LS5104PF LS5104PF-at LS5108P LS5108PF
· 传输模式：全双工/半双工 自适应
· 缓冲区内存：96kb每系统
· 寻址：48位MAC地址
· 地址数据库大小：每系统8000个MAC地址
· 网络延迟：对于100Mbps至100Mbps的数据传输，64节数据帧的延迟不超过
20微妙
|
|
LED指示灯
|
· 每端口：速率，链路指示灯
· 每设备：电源灯，PoE工作指示灯
|
|
接口防护
|
· 满足IEC61000-4-2（ESD）±15KV(air)，±8KV(contanc)要求并能够承受
8/20us 24A（12A）能量
|
|
环境及规格
|
|
认证
|
· CE ,FCC ,ROHS
|
|
安全规范
|
· CE/LVD
|
|
电磁兼容性
|
· CE Class B
· FCC Part 15，Class B
· VCCI Class B
· C-Tick
|
|
环境规范
|
· 工作温度：0~55℃；存放温度：-20~70℃
· 工作湿度：90%，无凝结；存储湿度：95%，无凝结
|
|
尺寸
(长*宽*高)
|
· 118mm*89mm*25mm LS5104P LS5104P-at
· 215mm*106mm*33mm LS5104PF LS5104PF-at LS5108P LS5108PF
|
|
重量
|
· 0.31Kg LS5104P LS5104P-at
· 0.62Kg LS5104PF LS5104PF-at LS5108P LS5108PF
|
|
质保
|
· 1年
|
主要特性：
·最远供电距离100米
·提供5/9/24个10/100M自适应RJ45端口，4/8/24个端口具有PoE功能
·可支持一个上联光口
·每端口均支持MDI/MDIX自动翻转及自协商；
·采用存储转发的交换机机制，支持端口隔离
·支持上行端口二级防雷（第5口或第9口支持二级防雷）
·支持IEEE 802.3x全双工流控和Backpressure半双工流控
·支持IEEE802.3af/at标准,可提供15.4W/25.5W每端口供电
·自动检测与识别符合IEEE 802.3af标准的PD设备并为其供电
·智能功率管理，如果受电设备功率超过15.4W，系统将切断端口的供电，
1-2分钟后再次检测，进行供电。
·低功耗，无风扇设计，自然散热
·零配置特性电源是自动供给到自适应的设备
全面的，灵活的以太网供电（PoE）
以太网供电（PoE）优化了无线接入点（AP）、VoIP 电话及基于 IP 的监控摄像机的安装和电源管理。以太网供电（IEEE 802.3af/at）为许多新型网络设备缩减了安装的时间和成本。使用一根标准的 CAT5线缆，就能将您的无线 AP 和 IP 摄像机从电力线的约束中解放出来。
单路输出自动保护，自动恢复
LS5100系列以太网供电器支持单路输出自动保护功能，当检测到单路输出的功率超过了正常输出功率的20%后，自动停止向这个端口进行供电，以保障远端设备的安全，和其他端口正常工作。停止供电后1-2分钟，设备自动恢复改端口的供电功能，如果未发现供电异常，将恢复正常供电。
提供LED指示，更易判断运行状态
LS5100系列以太网供电器为每个端口提供LED指示灯，可以很直观的观测到每个端口是否接入负载，负载的设备工作状态如何，向用户提供POE供电工作的信息；
专为企业及热点设计
LS5100系列除了可应用于办公室、工厂、医院、学校等环境外，还适用于无线公共的Wi-Fi热点，比如酒店、机场、港口等地。远程监控设备及无线网络接入点通常都安置在比较偏僻所在，比如屋顶、房檐等地以求最大覆盖，这些地方离电源插座都会很远，终端取电非常困难。于是利用网络供电就显得尤为重要,为IP电话、摄像头、无线接入点等提供了集中式的电源供应，排除了为这些定点安装电源的困扰。无需铺设电缆，缩减了安装时间，最大限度的节约了工程成本。
|
